Cat Grade 2D & 3D pro rýpadla

Rychleji a přesněji k požadovanému výsledku

Kopání základů. Výkopy pro vodovod. Práce ve svahu. Takové úlohy vyžadují maximální přesnost a rychlost - a právě tu přinášejí technologie Cat Grade. Díky pokročilému navádění a volitelnému automatickému řízení pomáhá systém Cat Grade obsluze rýpadla Cat přesně dosahovat cílové úrovně terénu rychleji a bez zbytečného opravování.

Snadná obsluha

Jednoduché ovládání umožňuje rychlé úpravy hloubky a sklonu, zatímco displej v kabině poskytuje vizuální přehled o průběhu nivelace.

Zvyšte efektivitu

Zvyšte přesnost, zkraťte dobu práce a snižte počet přejezdů – při zachování vysoké kvality a konzistentních výsledků, bez ohledu na zkušenosti obsluhy.

Plně integrovaný systém

V kombinaci se systémem Cat Grade Assist nabízí poloautonomní režim stroje a ovládání jednou pákou pro rychlejší a efektivnější práci.

Snadné ovladádání

Systém Cat Grade a rýpadlo pracují společně jako jeden propojený celek s využitím palubních procesorů a senzorů. Integrované komponenty jsou chráněny před poškozením, aby byla zajištěna jejich dlouhá životnost.

Zvolte požadovanou hloubku a sklon a systém vás v reálném čase navede podle údajů o hloubce, sklonu a vodorovné vzdálenosti od cílové roviny. Senzory výšky a hloubky vás informují o dosažení cílové úrovně nebo o výskytu překážky. Požadovanou hloubku a sklon snadno upravíte pomocí joysticku, dotykového displeje nebo otočného ovladače.

Začněte s výkopem a pohodlně kontrolujte úroveň terénu přímo z kabiny. Volitelný laserový přijímač kompatibilní s laserovým vysílačem umožňují volný pohyb rýpadla – stačí vytvořit jeden výškový bod, navázat na laser a pokračovat ve výkopu v požadované rovině.




Cat Grade s 2D

Systém Cat Grade s 2D je pasivní systém, který obsluze poskytuje informace o výšce a sklonu. Informuje obsluhu o vzdálenosti mezi řeznou hranou lžíce a referenčním bodem – ať už se nachází nad cílovou rovinou, pod ní nebo přímo na ní.

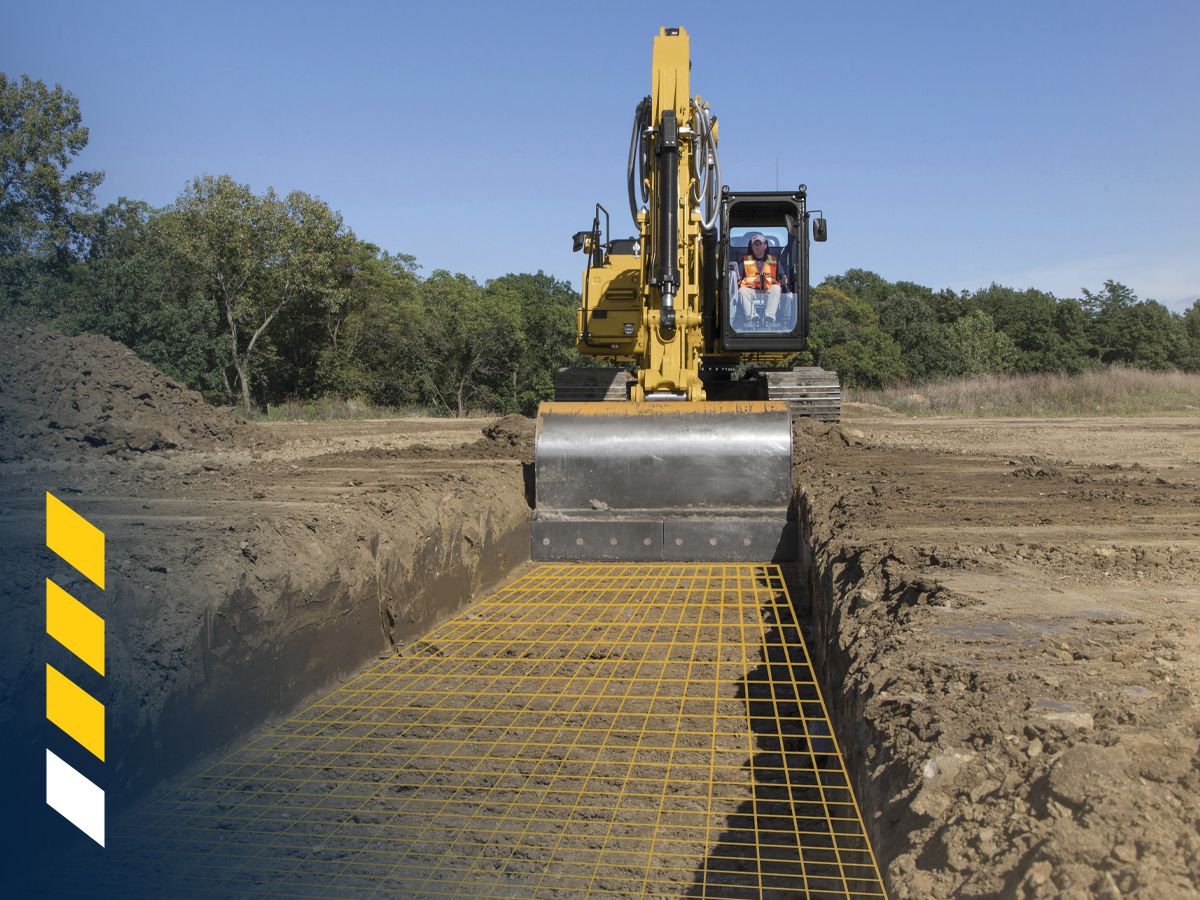

Systém zvyšuje efektivitu a produktivitu obsluhy při výkopech a úpravách terénu pro podsklepení, základové pasy, základy, výkopy pro inženýrské sítě, svahy, odvodňovací příkopy a další zemní práce.

Cat Grade s 3D

Systém Cat Grade s 3D poskytuje obsluze přesné satelitní navádění v reálném čase a umožňuje realizovat složité projekty. GNSS přijímače na rýpadle a technologie RTK (Real Time Kinematic) zajišťují přesnost potřebnou pro úpravu terénu podle 3D modelů.

Doplňkový dotykový monitor s vysokým rozlišením umožňuje obsluze pohodlně zobrazovat, nastavovat a upravovat plán terénních úprav přímo z kabiny. Systém Grade s 3D podporuje připojení k rádiovým jednotkám a základnovým stanicím od výrobců Trimble, Topcon a Leica.

Systém Cat Grade s funkcí Assist

Cat Grade Assist automatizuje ovládání výložníku a ramene, čímž přispívá k vyšší přesnosti výkopů a snižuje zátěž obsluhy. Systém využívá senzory polohy a nastavení hloubky a sklonu zadané obsluhou k aktivaci kopání ovládaného jednou pákou. Systém nábízí různé typy asistence.

  • Grade Assist
    automaticky řídí výložník a lžíci, aby udržoval požadovanou hloubku a sklon. Obsluha nastaví cílovou rovinu a jednou rukou ovládá rychlost pohybu ramene.
  • Bucket Assist
    udržuje nastavený úhel lžíce a zajišťuje přesný výkop při práci ve svahu, rovnání terénu, dokončovacích pracích i při výkopech pro inženýrské sítě.
  • Boom Assist
    automaticky zvedá výložník, aby při kopání, zvedání nebo otáčení pod zatížením nedocházelo k nadzvednutí rýpadla
  • Swing Assist
    automaticky zastavuje otáčení rýpadla v předem nastavených bodech při nakládání a výkopových pracích, čímž snižuje spotřebu paliva a zrychluje pracovní cykly.
  • Tilt Assist
    automaticky ovládá náklon lžíce a udržuje požadovaný sklon.



Přehledný displej

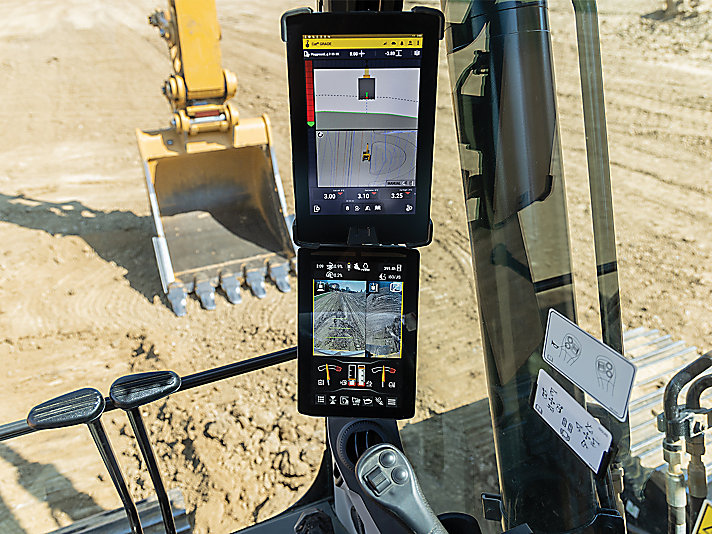

Displej v kabině zobrazuje polohu lžíce a vzdálenost k požadované rovině, zvuková upozornění na výšku a hloubku signalizují dosažení požadované roviny a pomáhají zabránit přehloubení nebo nedostatečnému odkopu.

Technologie Cat Grade zvyšuje kvalitu a přesnost práce obsluhy bez ohledu na úroveň zkušeností. V kombinaci se systémem Grade with Assist umožňuje poloautonomní chod rýpadla a ovládání jednou pákou, což zajišťuje rychlejší a efektivnější práci.

Rozšiřte funkce svého stroje

Cat Grade Connectivity je rozšíření předplatného pro systém Cat Grade s 3D, které umožňuje pracovat bez použití dalších základnových stanic na staveništích s dostupným mobilním připojením. Předplatné Grade Connectivity zajišťuje připojení stroje k internetu přes mobilní síť a umožňuje snadné napojení na sítě virtuálních referenčních stanic (VRS) pro příjem korekčních dat.

Integrace s VisionLink

Systém VisionLink umožňuje měřit, monitorovat a spravovat techniku/stroje s cílem maximalizovat produktivitu, a to jak na staveništi, tak mimo něj. VisionLink je škálovatelná cloudová aplikace, která shromažďuje a přehledně zobrazuje telematická data strojů i informace ze staveniště. Platforma poskytuje uživatelům prakticky využitelné informace, jako je doba volnoběhu, spotřeba paliva, poloha stroje, množství přesunutého materiálu a další provozní údaje.
