Cat Detect

Systém Detekce osob pro rýpadla

Přestože jsou stroje navrženy tak, aby operátor měl vždy co nejlepší výhled, není vždy snadné neustále sledovat dění v jejich okolí. Systém Cat Detect pro detekci osob využívá inteligentní kamerový systém, který upozorní obsluhu, jakmile někdo vstoupí do rizikové zóny stroje.



Systém Cat Detect pomáhá snížit riziko úrazu osob pracujících v okolí stroje. Rozlišuje osoby od okolních objektů – rozpoznává více osob, ať už se pohybují, nebo stojí, upozorňuje obsluhu vizuálně i zvukově prostřednictvím displeje v kabině. Cat Detect využívá stávající palubní displej a kabeláž stroje ve spojení s tříkamerovou sadou instalovanou dealerem, funguje samostatně bez nutnosti dalších technologií a doplňuje ostatní bezpečnostní systémy a zvyšuje vnímavost obsluhy vůči okolnímu dění.


Systém Cat Detect

  • Zajistěte bezpečnější pracovní prostředí.
  • Snižte riziko úrazu v okolí strojů díky detekci/rozpoznávání pohybujících se i stojících osob na staveništi.
  • Zvyšte pozornost obsluhy.
  • Sledujte neustále se měnící situaci na staveništi pomocí vizuálních a zvukových varování, která se aktivují podle toho, jak blízko se osoba nachází ke stroji.
  • Zvyšte bezpečnost stroje
  • Chraňte obsluhu v širším okolí stroje pomocí detekční/rozpoznávací technologie s kamerovým pokrytím až 270 stupňů

Jak to funguje?

  • Nepřetržitě monitoruje přítomnost osob ve třech detekčních/rozpoznávacích zónách kolem rýpadla.
  • Využívá tři kamery s pokrytím až 270 stupňů a maximální detekční/rozpoznávací vzdáleností 9 m.

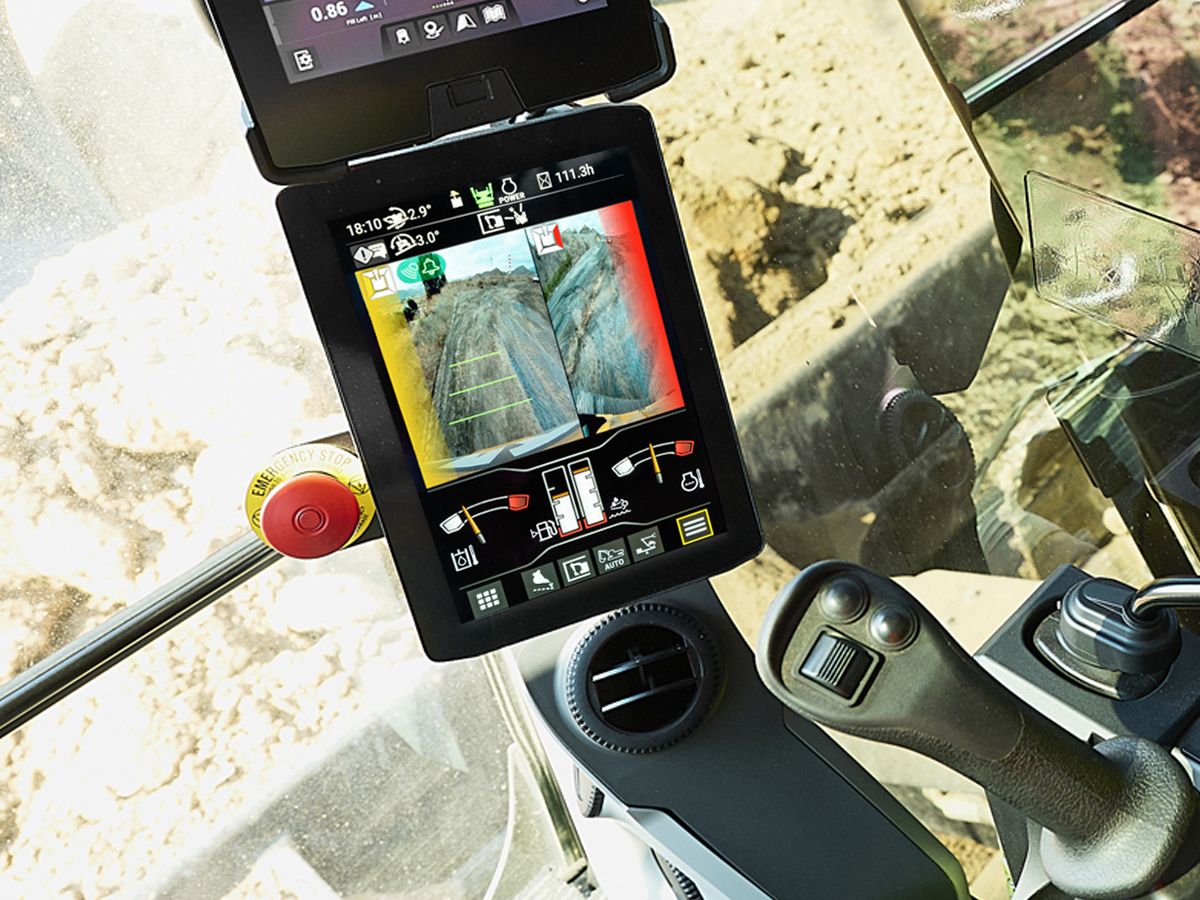

  • Zobrazuje osoby pomocí červených rámečků na displeji v kabině, čímž zvyšuje pozornost obsluhy.

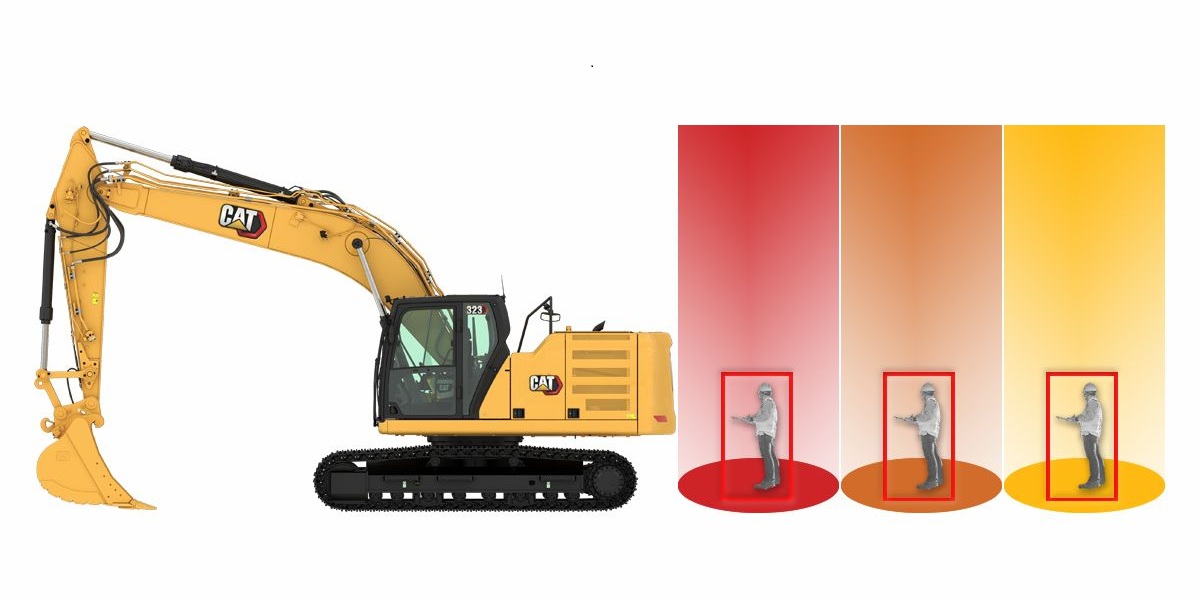

  • Aktivuje postupná vizuální a zvuková varování/upozornění podle vzdálenosti osoby od stroje – ve třech detekčních úrovních.
  • Současně detekuje/rozpoznává více osob, a to jak v pohybu, tak v klidu, během jízdy i práce stroje.
  • Umožňuje sledování osob jak v záběru kamery, tak mimo něj.



Systém nemusí za určitých okolností detekovat osoby například při vysoké rychlosti otáčení, pokud osoba leží nebo je skrčená, nebo pokud je viditelnost omezena (za šera, při zatažené obloze, sněžení, dešti, mlze apod.). Podrobnosti o omezeních použití naleznete v návodu k obsluze a údržbě.

Sledování v záběru kamery

  • Když je v rizikové zóně detekována osoba a nachází se v přímém záběru kamery, zobrazí se na displeji v kabině vizuální varování a se spustí zvukový alarm (volitelné).
  • Ikony zvukových varování – ukazují stav systému detekce/rozpoznání osob (pohotovostní režim/zapnuto/vypnuto), aktivitu zvukového signálu (zapnuto/vypnuto), nebo případnou chybu, která ovlivňuje funkčnost systému.
  • Ikony vizuálního varování – směrové ikony signalizují polohu a vzdálenost detekované osoby. Tři barevné úrovně znázorňují přibližnou vzdálenost od stroje: červená (kritická), oranžová (pozor), žlutá (informativní).
  • Indikátor detekce osob – kolem detekované osoby v rizikové zóně se zobrazí červený rámeček, který pomáhá zvýšit pozornost obsluhy.
  • Pokud jsou osoby detekovány v blízkosti rizikové zóny, ale nejsou v přímém záběru kamery, zobrazí se na displeji v kabině vizuální varování a spustí zvukový alarm.

  • Ikony zvukových varování – zobrazují, zda je systém detekce osob aktivní (pohotovostní režim / zapnuto / vypnuto), zda je zvukový alarm aktivní (zapnuto / vypnuto), případně zda došlo k chybě systému, která ovlivňuje jeho funkčnost.

  • Ikony vizuálního varování – směrové ikony ukazují polohu a vzdálenost detekované osoby. Tři barevné úrovně zobrazují přibližnou vzdálenost od stroje: červená (kritická), oranžová (pozor), žlutá (informativní).

  • Postranní ukazatele – směrové ikony upozorňující na přítomnost osob mimo záběr kamery, rovněž s indikací směru a vzdálenosti. Používají stejnou barevnou škálu jako běžné vizuální ikony: červená (kritická), oranžová (pozor), žlutá (informativní).

  • Indikátor detekce osob – červený ohraničující rámeček se v režimu sledování mimo záběr kamery nebo při zobrazení 360° nezobrazuje.
